SK系列水环真空泵

产品名称:

产品描述:

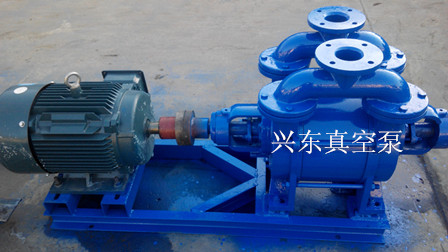

SK系列水环真空泵

SK系列水环式真空泵及压缩机是20世纪80年代国内的系列真空泵。SK系列在技术上已   可由2BV、...

详细介绍:



一、SK型水环式真空泵的用途及使用范围:


SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。
SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用   加广泛。



二、SK系列水环式真空泵主要特点:



1、SK系列水环真空泵是20世纪80年代国内的系列真空泵。

2、结构紧凑、维修方便。

3、主要用水作工作介质,维护费用低。

4、可以在较为恶劣的环境下工作。



三、SK型水环式真空泵的工作原理:


SK型水环式真空泵如图(1)所示,叶轮3偏心地安装在泵体2内,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表面与轮毂相切沿箭头方向旋转,在前半转过程中,水环SK型水环式真空泵内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体被及入空间;在后半转过程中,SK型水环式真空泵内表面渐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口时,叶片间的气体被排出。如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,泵就连续不断地抽吸或压送气体。
SK型水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,   不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当SK型水环式真空泵排出的气体不再利用时,在泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从气水分离器供水处供给   的冷水(自来水),以降低工作水的温度,SK型水环式真空泵能达到所要求的技术要求和指标。



SK水环式真空泵性能及规格:

型号抽气量(m3/min)   压力
(mmHg)
电机功率(kW)泵转速
(r.p.m)
压缩机压力(MPa)吸排气口径
(mm)
泵重
(整机)(Kg)
推荐替代产品
   大气量吸入压力为-0.041MPa时真空泵压缩机
SK-0.150.150.12-6700.75-2850-G1"302BV2060
SK-0.40.40.36-6701.5-28500-0.1G1"502BV2060
SK-0.80.80.75-6702.2-28500-0.1G1"802BV2061
SK-1.51.51.35-70045.514400-0.1702002BV5110
SK-332.8-7005.57.514400-0.1703202BV5111
SK-665.4-700111514400-0.1804602BV5131
SK-121210.8-70018.5309700-0.1807502BE1 202-970
SK-202018-70037557300-0.115017002BE1 203-970
SK-303027-70055757300-0.115023002BE1 252-740
SK-424237.8-70075-730-15025002BE1 253-740
SK-606054-70095-550-25035002BE1 303-740
SK-858576.5-700132-550-25038002BE1 353-592
SK-120120108-700185-490-30055202BE3 420-390


注:一、表内数值是在下列条件下得出:
水温15℃
空气20℃
气体相对湿度70%
大气压力0.1013MPa



真空泵其它产品:SZ系列环式真空泵、SZB系列水环式真空泵、2BVA系列水环式真空泵、2BEA系列水环式真空泵、SK系列水环式真空泵、2SK系列水环式真空泵、2SK-P1系列水环式真空泵、ZJ系列罗茨真空泵JZJ2B系列罗茨真空机组、JZJ2S系列真空机组,W系列往复式真空泵、WLW系列往复式真空泵、雕刻机真空泵、ZF系列真空泵站、排污真空泵、
